Каква роля играе резервоарът на калта в системата за циркулация на пробиващата течност?

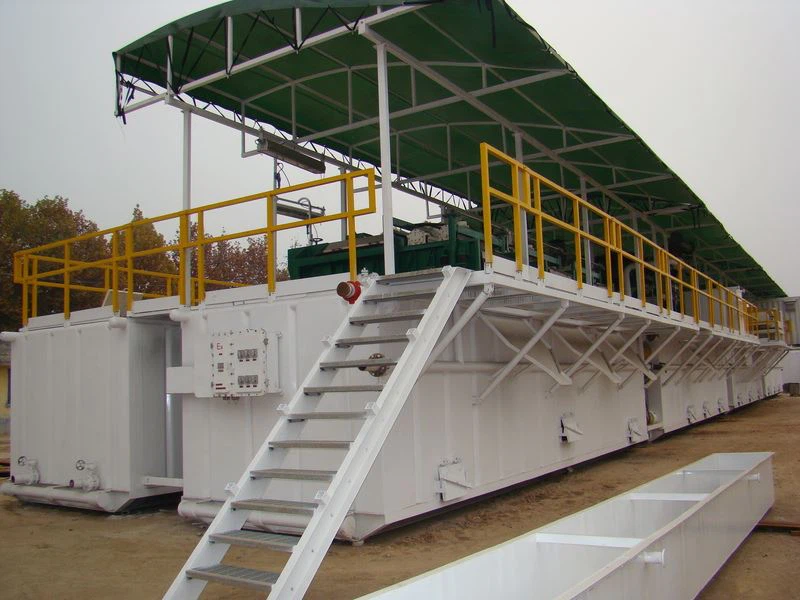

The mud tank is usually composed of a tank body, a mixing device, a liquid level control system, inlet and outlet pipelines, and various connecting accessories. The tank body is usually made of welded steel plates and has sufficient strength and volume to meet the storage needs of drilling fluid during drilling. The mixing device is installed inside the tank body to prevent the solid phase particles in the drilling fluid from settling and maintain the uniformity and stability of the drilling fluid. The liquid level control system monitors the level of the drilling fluid in the tank in real time to ensure that the level is within the appropriate range to avoid overflow or pumping out. The inlet and outlet pipelines are used to realize the inflow and outflow of drilling fluid and are connected to other equipment in the entire drilling fluid circulation Система . Тези структурни компоненти си сътрудничат помежду си, за да се гарантира ефективната функция на резервоара за кал .



Принцип на работа на резервоара за кал



TheРезервоар за кале важно оборудване за съхранение, преработка и циркулация на кал по време на сондаж на нефт . Нейният принцип на работа е както следва:





Съхранение на кал: Резервоарът с калта има определен обем и се използва за съхраняване на голямо количество кал . По време на процеса на пробиване трябва да се инжектира непрекъснато в кладенеца . резервоарът за калта осигурява стабилно място за съхранение на калта, за да се гарантира непрекъснатата операция за пробиване.}



Циркулация на калта: Калта в резервоара за кал се изпомпва от калната помпа, транспортира се до сондажната тръба през тръбопровода с високо налягане и след това се напръска от дюзата за свредло и след това се връща в земята от пръстеновидното пространство между кладенеца и сондажната тръба с резбова за пробиване и тече обратно към резервоара за кал, за да образува пълна система за циркулация на калта .



Плътно отделяне на фазата: Резервоарът с калта обикновено е оборудван с различни фазови оборудване за разделяне, като вибриращи екрани, дезандър, кални сепаратори и т.н. пясък и кал в калта и подобряване на чистотата на калта .



Mud treatment: According to the drilling process requirements, the performance of the mud needs to be adjusted and treated. For example, by adding chemical treatment agents, the viscosity, density, water loss and other performance parameters of the mud can be adjusted to meet the needs of different geological conditions and drilling operations. In addition, the temperature of the mud can be controlled by heating or cooling devices to ensure the stability of the Изпълнение на кал .



Контрол на нивото на течността: На резервоара за кал е монтиран сензор за ниво на течността, за да следи нивото на течността в калта в реално време. Когато нивото на течността е твърде високо или твърде ниско, сензорът за ниво на течността изпраща сигнал за контрол на стартирането и спирането на помпата за кал или за попълване на калта, за да поддържа стабилността на нивото на течността в резервоара за кал и да предотврати преливането на калта или недостатъчно предлагане.



Основната роля на резервоара за кал в системата за циркулация на пробиващата течност



1. функция за съхранение на течност



Отговарят на нуждите на непрекъснато сондиране



Основната функция на резервоара за кал е да съхранява голямо количество сондажна течност, за да отговори на нуждите от непрекъсната циркулация по време на сондажа. По време на сондажната операция сондажната течност непрекъснато се изпомпва в кладенеца от устието на кладенеца, като отнася изрезките обратно на земята и се връща в резервоара за кал за съхранение след пречистване. С увеличаване на дълбочината на кладенеца, Количеството на необходимата сондажна течност също се увеличава съответно. Функцията за съхранение с голям капацитет на резервоара за кал гарантира, че подаването на сондажна течност няма да бъде прекъснато по време на целия цикъл на сондиране. Например при някои операции по пробиване на свръхдълбоки кладенци капацитетът за съхранение на резервоара за кал може да достигне хиляди кубически метри, осигуряване на солидна материална основа за дългосрочни непрекъснати сондажни операции.



Аварийни резерви



In addition to meeting the continuous needs of normal drilling operations, the mud tank can also provide the drilling fluid reserves needed to respond to emergencies. During the drilling process, you may encounter complex situations such as well kicks and well leaks. When a well kick occurs, it is necessary to pump a large amount of high-density drilling fluid into the well in time to balance the formation pressure and prevent blowouts; Когато се появи изтичане на кладенец, е необходимо бързо да се попълнят достатъчна сондажна течност, за да се поддържа налягането на течната колона с кладенци и да се предотврати срутването на стената на кладенеца . В този момент пробиващата течност, съхранявана в резервоара за кал, се превръща в важна ресурсна гаранция за реагиране на тези спешни случаи .) може бързо да се използва в критични моменти, ефективно контролират комплекса под сляпо и да се осигурява бързо, за да се използва за реагиране на тези спешни случаи .}) може бързо да се използва при критични моменти, ефективно контролирането на комплекса под заляво и може да се използва бързо в захранване, за да реагира на тези сондажи, ефективно контролирането на комплекса под сляво и може да се използва бързо в захранване на сондажи за реагиране на тези спешни случаи . Операции .



2. Пречистване на сондажната течност



Разделяне на твърди частици



During the circulation process, drilling fluid will carry a large number of solid particles such as cuttings brought out from the bottom of the well. If these solid particles cannot be separated from the drilling fluid in time, it will have many adverse effects on drilling operations, such as wear and tear of drilling equipment, reduction of drilling fluid performance, and impact on wellbore stability. As an important part of the drilling fluid purification system, the mud tank is used in conjunction with purification equipment such as vibrating screens, desanders, and mud cleaners to effectively separate solid particles in the drilling fluid. After the drilling fluid returns from the wellhead, it first enters the mud tank for preliminary sedimentation, and larger particles of cuttings will settle to the bottom of the tank. Subsequently, the drilling fluid in the tank се транспортира до вибриращия екран от помпата на калта, а вибриращият екран използва вибрацията на екрана, за да изхвърля твърди частици с по -големи размери на частиците . Тогава сондажната течност, третирана от вибриращия екран, влиза в Desander и Desilter на свой ред и използва центрофугална сила и други принципи за по -нататъшни по -малки пясъчни и кални частици . Твърди частици в сондажната течност, гарантирайте чистотата на сондажната течност и подобрете производителността и експлоатационния живот на сондажната течност .



Вредно отстраняване на газ



По време на процеса на пробиване някои вредни газове във формацията, като сероводород (H₂s) и метан (CH₄), могат да се върнат на повърхността с сондажната течност и да се разтворят в сондажната течност . Тези вредни газове не само представляват сериозна заплаха за здравето на операторите на пробиване, но могат също да причинят каси на кабинета, но могат също да причинят кадителни ли случаи на рим Тези вредни газове до известна степен . Обикновено дизайнът на резервоара за кал ще разгледа инсталирането на изпускателни устройства, като дишащи клапани и изпускателни тръби . Когато сондажната течност влезе в резервоара за кал, вредните газове се разтварят в сондажната течност, постепенно изтича, така че вредните газове и раздвижването и раздвижването и раздвижването и разбъркването и разбъркването . Тръбите, тези вредни газове ще бъдат изхвърлени до безопасна зона, за да се избегне натрупването в резервоара . В допълнение, някои усъвършенствани резервоари за кал също са оборудвани със специално оборудване за обработка на газ, като устройства за десулфуризация, дегазатори и т.н.



3. функция за смесване на течност за пробиване



Регулиране на производителността



During the drilling process, the performance of the drilling fluid needs to be adjusted in real time according to different formation conditions and drilling operation requirements. The mud tank provides an operating platform for the adjustment of drilling fluid performance. For example, in order to increase the density of the drilling fluid to balance the high-pressure formation pressure, it is necessary to add weighting agents such as barite to the mud tank; За да се подобрят реологичните свойства на сондажната течност, като намаляване на вискозитета и подобряване на течността, може да се наложи да се добавят химически лечебни средства като разредители и редуктори на вискозитет; Когато е необходимо да се подобри ефективността на защитата на стената на сондажната течност, е необходимо да се добавят някои добавки с филмови ефекти . чрез прецизното добавяне и пълно смесване на различни добавки в резервоара за кал, изпълнението на пробиващата течност може да отговори на нуждите на различни етапи на пробиване и да гарантира плавния прогрес на сондажната операция.



4. Осигурете стабилна гаранция за експлоатация на системата



Стабилизиране на налягането и дебита



The mud tank plays an important role in stabilizing pressure and flow in the drilling fluid circulation system. Since the drilling fluid will be affected by various factors such as the start and stop of the pump and the change of equipment resistance during the circulation process, the pressure and flow will fluctuate. The large-capacity storage characteristics of the mud tank can buffer these fluctuations in pressure and flow, and provide a relatively stable working среда за цялата система за циркулация . Когато изходният поток на помпата внезапно се увеличи, резервоарът за калта може временно да съхранява излишната пробивна течност, за да избегне прекомерното налягане на системата; when the output flow of the pump decreases, the mud tank can replenish the drilling fluid in time to maintain the normal flow of the system and prevent the pump from being empty. This role of stabilizing pressure and flow helps to protect drilling equipment, extend the service life of the equipment, and ensure that the drilling fluid can circulate evenly and stably, improving the quality of drilling operations.



Роля за връзка и преход



The mud tank is the connection hub and transition link between various equipment in the drilling fluid circulation system. It collects the drilling fluid returned from the wellhead and connects it with other equipment such as vibrating screen, desander, mud remover, mud pump, etc. through import and export pipelines to achieve the orderly flow of drilling fluid in the entire circulation system. In the drilling Процес на циркулация на течности, резервоарът за кал играе свързваща роля, което позволява на различното оборудване да работи заедно, за да образува пълна и ефективна система за циркулация на сондажната течност ., например, сондажната течност, която се върне от кладенче, за първи път влиза в резервоара за кал и след предварително обработка, той се транспортира до последващото пречистващо оборудване през кал за по -нататъшно обработка {{4} Съхранение и след това се изпомпва в кладенеца за рециклиране отново . Тази връзка и преход гарантира гладката работа на системата за циркулация на пробиващата течност, която е един от ключовите фактори за постигане на ефективни сондажни операции .
